전류센서란?
전선 또는 도체에 흐르는 전류를 감지하는 장치로서 “전류에 비례하는 신호를 발생”
Current Transformer
Core와 Coil로 구성되며 Core에 유기되어 발생된 전압을 이용하여 전류를 검출하는 장치
※ 기존 CT는 부피가 용량에 비례, 고전류 일수록 부피 증가

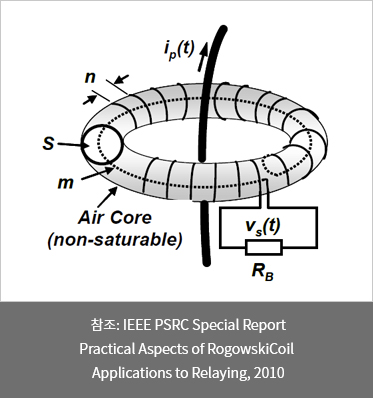

Rogowski Coil Design Criteria
But Rogowski design is very sensitive& difficult!
Coil 내부의 도체 위치에 따라 출력신호가 영향을 받지 않을 것
단면적 S를 일정하게 설계 (PCB기술최적)
외부의 도체에 대한 영향을 최소화 할 것
거리유지 및 당사의 특허기술
전류 센싱 기술 비교
| 구 분 |
SHUNT (저항) |
CurrentTransformer |
Hall Effect |
Rogowski Coil |
| 제조비용 |
Very Low |
Medium |
High |
Low |
| 신호선형성 |
VeryGood |
Fair(부피영향) |
High |
VeryGood |
| 고전류측정 |
VeryPoor |
Good |
Poor |
VeryGood |
| 자체발열 |
High |
Midium |
Low |
No |
| 고전류포화 |
No |
Yes |
Yes |
No |
| 절연 |
불가 |
가능 |
가능 |
가능 |
| DC offset |
YES |
No |
YES |
No |
| Hysteresis |
No |
존재 |
존재 |
No |
| 특징 및 방법 |
직렬 저항 삽입, 양단의 전위차를 이용하여 측정 |
절연이 가능하나 포화로 측정에 한계가 있는 방식 |
Magnetic field를 반도체 소자로 검출하여 측정 |
절연이 가능하고 포화가 없는 측정 방식 |
